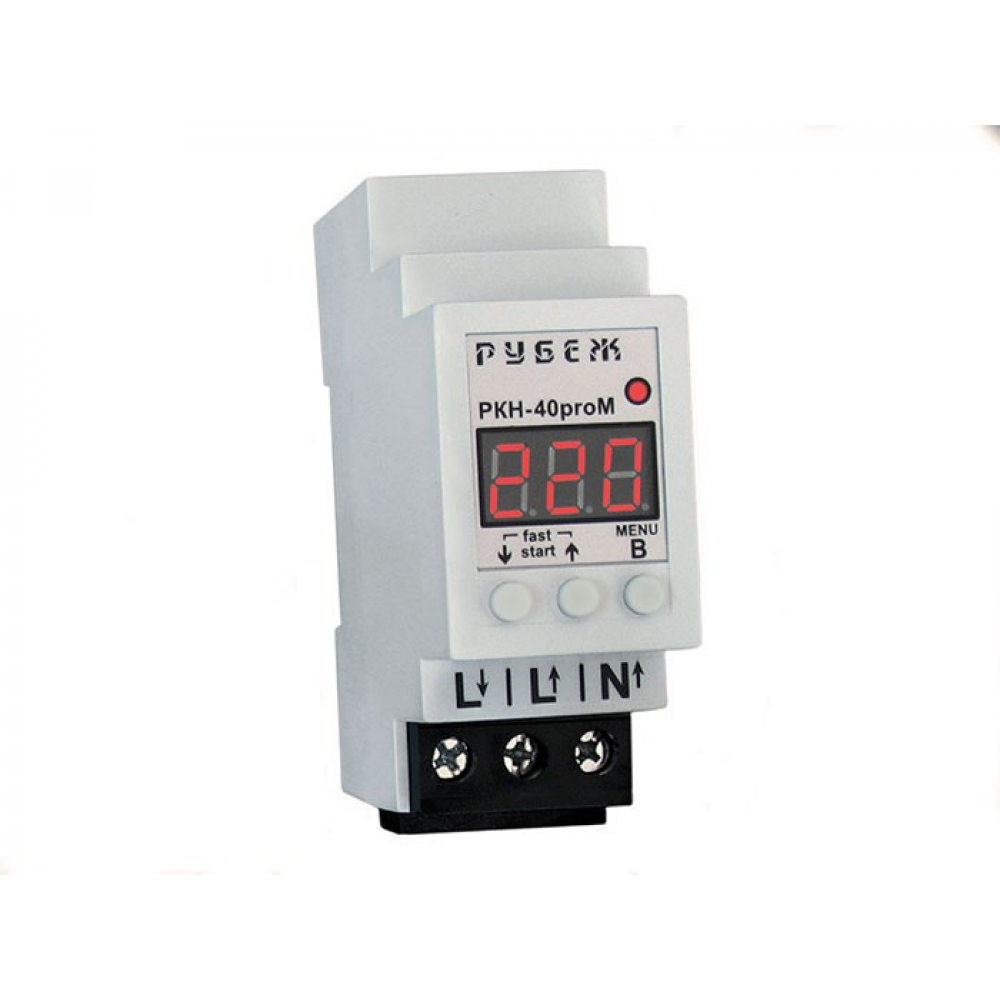

Реле контролю напруги Рубіж РКН-40proМ однофазне до 40А на DIN-рейку

РКН-40proМ у подальшому прилад призначений для контролю напруги в мережі 220 В, та відключення навантаження при виході напруги за встановлені межі з наступним автоматичним включенням, якщо напруга відновиться до нормального значення.

Прилад має регульовані параметри, такі як: відсікання по верхній межі вхідної напруги, відсікання по нижній межі вхідної напруги, час повторного включення, пам“ять останнього аварійного спрацьовування.

Також для просунутих користувачів прилад має коригування показань вольтметра, регульований гістерезис на включення по верхній і нижній межі, окремо регульований час відключення по верхній і нижній межі. здійснюється максимально близько до моменту переходу синусоїди через нуль

Технічні характеристики

• Займає два модулі
• Робоча напруга -100 ... 400 В
• Температура навколишнього середовища – -35 ... +55 °С
• Комутований струм при активному навантаженні – макс. 40 А / 220 В
• Час відключення по верхній межі - 20 ... 300 мс
• Час відключення по нижній межі - 800 ... 2000 мс
• Похибка вольтметра – 1 В
• Споживана потужність – 1 Вт
• Нижня межа спрацьовування – 140 ... 200 В
• Верхній межа спрацьовування – 230 ... 280 В
• Час повторного включення – 5 ... 395 сек
• Гістерезис на включення – 2 ... 10 В
• Пам“ять останнього аварійного спрацьовування – є
• Коректування показань вольтметра – є
• Комутація навантаження максимально близько
• при переході синусоїди через нуль –  є
• Швидкий старт – є

Усі параметри, що настроюються, зберігаються в енергонезалежній пам“яті, крім останнього аварійного спрацювання.

Параметри, встановлені за замовчуванням

• Верхня межа спрацьовування – 250 В
• Нижня межа спрацьовування – 180 В
• Час повторного включення – 5 сек
• Гістерезис на включення – 2 В
• Час відключення за верхньою межею – 40 мс
• Час відключення за нижньою межею – 800 мс
