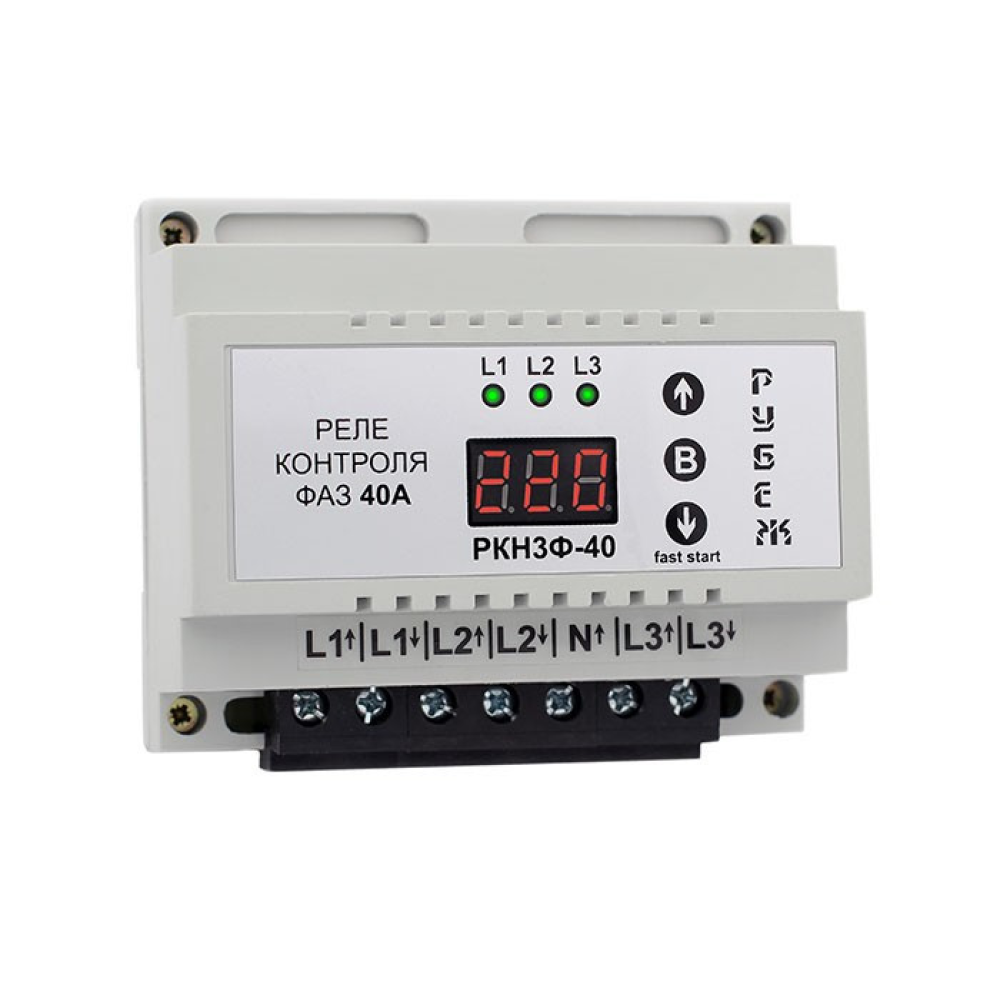

Реле контролю напруги Рубіж РКН3Ф-40 трифазний 40А на DIN-рейку

Реле контроля напряжения РКН3Ф-40, в дальнейшем прибор, позволяет контролировать нагрузку до 40 А, без вспомогательного контактора.

Прибор предназначен для контроля напряжения в трехфазной сети, а также контроля чередования, и перекоса фаз.

Имеет регулируемые параметры по верхнему и нижнему пределу напряжения, перекосу фаз, гистерезису, а также регулируемое время срабатывания по верхнему и нижнему пределу напряжения, и регулируемую задержку включения.

Для уменьшения искрения контактов и увеличения срока службы реле прибора, коммутация нагрузки осуществляется максимально близко к моменту перехода синусоиды через ноль.

При неправильном чередовании фаз, на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы на входе в прибор, находящиеся рядом. Например, L1 и L2, или L2 и L3.

Технические характеристики

• Рабочее напряжение – 100 ... 300 В
• Максимальное напряжение – 400 В
• Максимальный ток нагрузки на реле – 3 × 40 А / 250 В
• Время отключения по верхнему пределу – 40 мс ... 2 сек
• Время отключения по нижнему пределу – 1 ... 10 сек
• Нижняя граница отключения – 130 ... 200 В
• Верхняя граница отключения – 210 ... 280 В
• Перекос фаз – 10 ... 90 В
• Время задержки включения – 5 ... 600 сек
• Гистерезис *1 – 1 ... 10 В
• Точность измерения напряжения – 1 В
• Потребляемая мощность – 3 Вт
• Рабочая температура – 0 ... 40 °С

Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти последнего аварийного состояния прибора.

Примечание: во время работы РКН3Ф-40, возможно незначительное жужжание катушки внутреннего реле.
