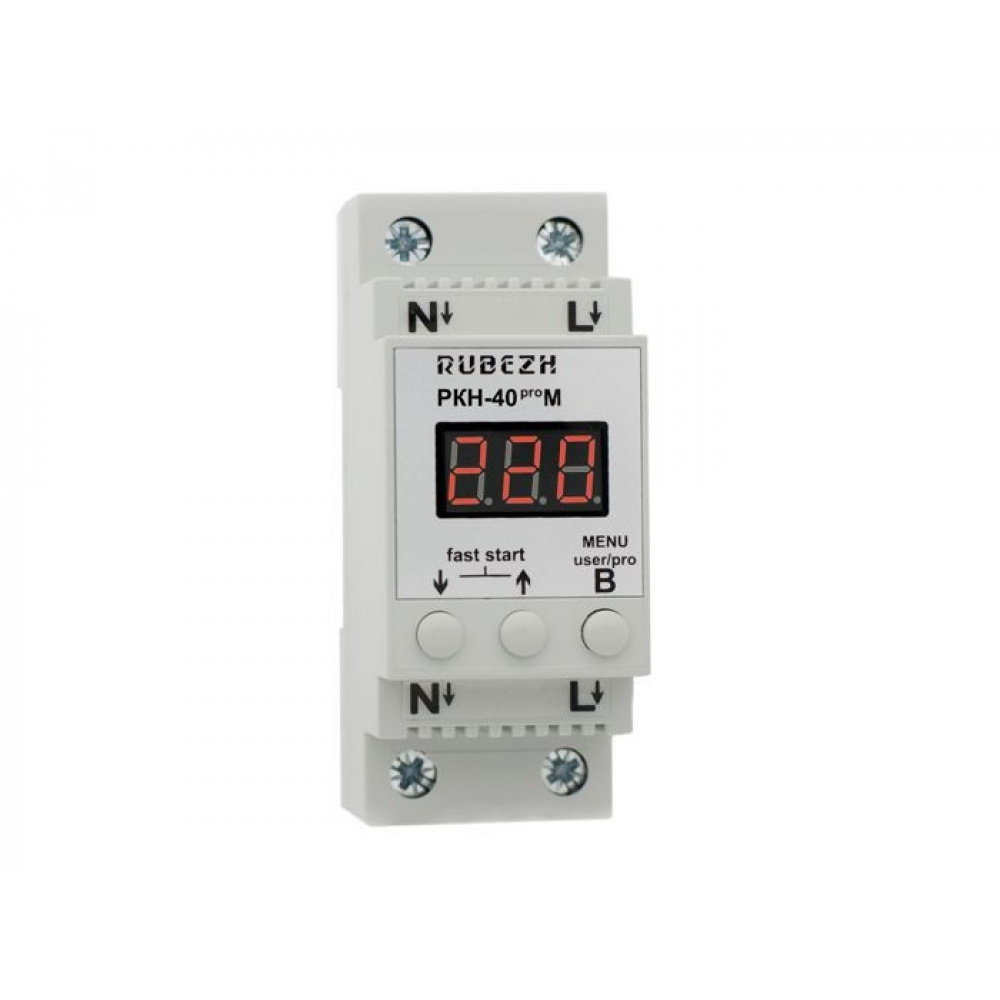

Реле контролю напруги Рубіж РКН-40proМ однофазне 40А на DIN-рейку

РКН-40proМ надалі прилад призначений для контролю напруги в мережі 220В, і відключення навантаження при виході напруги за встановлені межі з наступним автоматичним включенням, якщо напруга відновиться до нормального значення.

Прилад має регульовані параметри, такі як: відсікання по верхній межі вхідної напруги, відсікання по нижній межі вхідної напруги, час повторного включення, пам“ять останнього аварійного спрацьовування.

Також для просунутих користувачів прилад має коригування показань вольтметра, регульований гістерезис на включення по верхній і нижній межі, окремо регульований час відключення по верхній і нижній межі.

Для зменшення іскріння контактів та збільшення терміну служби реле приладу комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики

• Займає два модулі.
• Робоча напруга - 100 – 400В
• Температура навколишнього середовища - -30 – 40°С
• Тут, що комутується, при активному навантаженні - макс. 40А/220В
• Час відключення по верхній межі - 20-300мс.
• Час відключення по нижній межі - 800-2000мс.
• Похибка вольтметра - 1В
• Споживана потужність - 1,5Вт
• Нижня межа спрацьовування - 140 -200В
• Верхня межа спрацьовування - 230 -280В
• Час повторного включення - 5 – 395сек.
• Гістерезис на включення – 2-10В
• Пам“ять останнього аварійного спрацьовування - є
• Коригування показань вольтметра - є
• Комутація навантаження максимально близька при переході синусоїди через нуль - є
• Швидкий старт - є

Усі параметри, що настроюються, зберігаються в енергонезалежній пам“яті, крім останнього аварійного спрацьовування.

Параметри за замовчуванням

• Верхня межа спрацьовування – 250В
• Нижня межа спрацьовування – 180В
• Час повторного включення - 5сек.
• Гістерезис на включення - 2В
• Час відключення по верхній межі - 40мс.
• Час відключення по нижній межі - 800мс.
