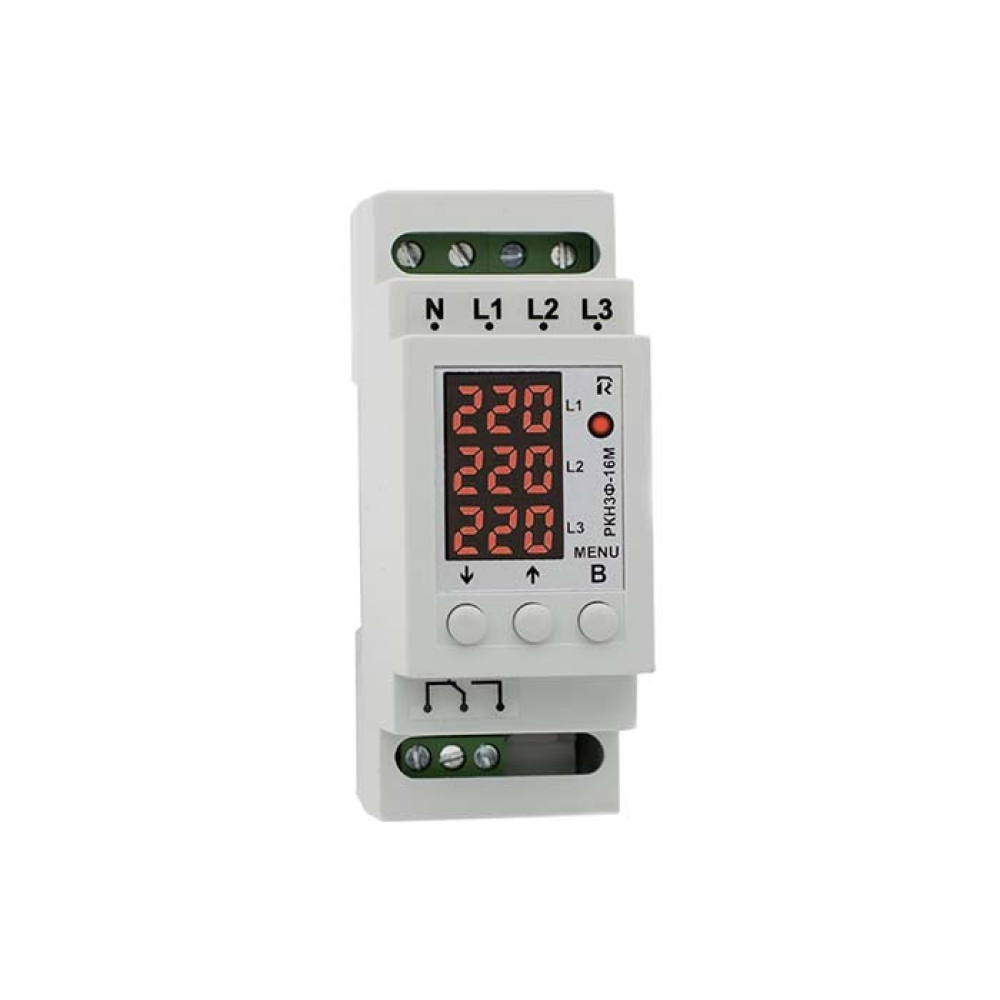

Реле контролю напруги Рубіж РКН3Ф-16М трифазне 16А на DIN-рейку
Доставка
-
Оплата
-
- Виробник
- Рубіж
-
- Потребляемая мощность
- не более 1 Вт
-
- Номинальный ток
- 16 А
-
- Тип
- Реле напряжения
-
- Способ установки
- На DIN-рейку
-
- Страна регистрации бренда
- Украина
-
- Комплектация
- Реле напряжения - 1 шт, инструкция - 1 шт, заводская коробка - 1 шт
-
- Количество полюсов
- 3
-
- Диапазон рабочих температур
- +5 ... +50 °C
-
- Размер
- 90x49x66 мм
-
- Степень пылевлагозащиты
- IP20
-
- Страна-производитель товара
- Украина
Реле контролю напруги РКН3Ф-16М, надалі прилад, призначений для контролю напруги в трифазній мережі, а також контролю чергування та перекосу фаз.
Прилад має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, гістерези, а також регульований час спрацьовування по верхній і нижній межі напруги, і регульовану затримку включення.
При неправильному чергуванні фаз, на екрані приладу відображається значення ЧЕР. У цьому випадку для правильної роботи приладу потрібно поміняти місцями дві будь-які фази, що знаходяться поруч. Наприклад А і В, або В і С.
Далі прилад буде виводити на екран напругу на кожній фазі, з інтервалом в 2 сек. Кнопками можна вибрати одну фазу для постійного контролю.
Технічні характеристики
- Займає три модулі
- Робоча напруга – 100 ... 300 В
- Максимальна напруга - 400 В
- Максимальний струм навантаження на реле - 16 А / 250 В
- Час відключення по верхній межі - 40 мс ... 2 сек
- Час відключення за нижньою межею – 1 ... 10 сек
- Нижня межа спрацьовування – 130 ... 200 В
- Верхня межа спрацьовування – 210 ... 280 В
- Перекос фаз - 10 ... 90 В
- Час затримки включення - 5 ... 600 сек
- Гістерезис *1 - 1 ... 10 В
- Точність вимірювання напруги – 1 В
- Споживана потужність – 2 Вт
- Робоча температура – 0 ... 40 °С
Усі параметри, що настроюються, зберігаються в енергонезалежній пам“яті, крім пам“яті останнього аварійного стану приладу.
